Обзор материнской платы Supermicro X11DPL-i
Так получилось, что на протяжении вот уже многих лет и 4 поколении мэйнстримом в продаваемых нами серверах Supermicro используются материнские платы оптимизированные по цене. Их выдает литера «L» в названии, например: X8DTL-i, X9DRL-i, X10DRL-i и вот теперь X11DPL-i. И это не удивительно, данные модели сочетают в себе хорошие базовые возможности и гибкость при расширении. Конечно они имеют ограниченное кол-во слотов памяти и PCI-E, почти никаких встроенных контроллеров, зато на их стороне цена, которая как показывает наша практика чаще всего выходит на первые места, оставляя за собой производительность, надежность и еще что-то важное.
И так давайте посмотрим на характеристики:
- Intel® Xeon® Scalable Processors., Dual Socket P (LGA 3647) supported, CPU TDP support Up to 140W, 2 UPI up to 10.4 GT/s
- Intel® C621
- Up to 512GB Registered ECC RDIMM and DDR4-2666MHz, Up to 1TB Registered ECC LRDIMM, in 8 DIMM slots
- 2 PCI-E 3.0 x16,
3 PCI-E 3.0 x8,
1 PCI-E 3.0 x4 (in x8 slot)
M.2 Interface: PCI-E 3.0 x4
M.2 Form Factor: 2260, 2280 - 1 VGA port
- Intel® C621 controller for 10 SATA3 (6 Gbps) ports; RAID 0,1,5,10
- Dual LAN with Lewisburg
Marvell 88E1512 PHY

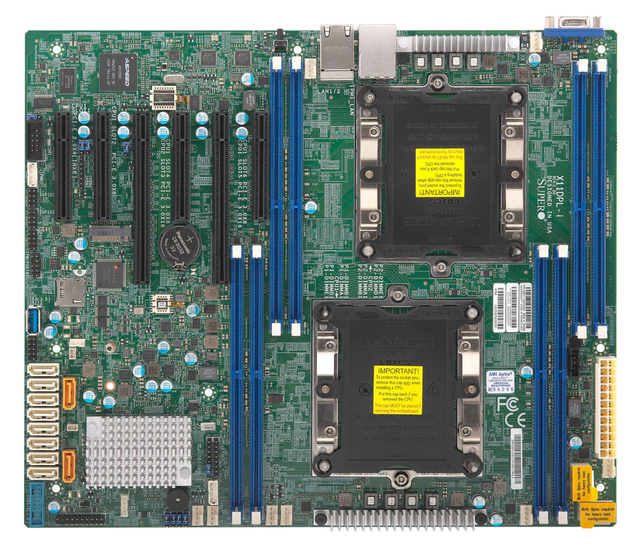

И теперь на саму материнскую плату:
Согласно спецификации материнская плата формат ATX и размерами 12″*10″, и оптимизирована для установки в корпуса SC813MF2TQC-505CB SC113MFAC2-605CB SC113MFAC2-R608CB SC813MF2TQC-R608CB
Но мы не видим сложностей для установки этой платы в RACK корпуса CSE-825TQ-R720 или CSE-825TQ-563, ну или оснащенные Expander CSE-826BE16-R920 или CSE-836BE16-R920 или их аналоги с литерой «С» которые обеспечивают до 12Гбит\с не порт накопителя. Например: CSE-825TQC-R740. Или даже в Tower, например CSE-743T-665 или CSE-745TQ-R800 \ 920 или CSE-745BAC-R1K28B2 для 12Gbit\s backplane
Давайте теперь посмотрим на организацию платы:
Процессоры поддерживаются из всей линейки Scable Platform но до 2 UPI и 140W, процессоры Skylake F не поддерживаются.
Supermicro пробросила дополнительный канал PCI-E x4 на PCH от CPU1, чтобы DMI3 не стало бутылочным горлышком для 10 SATA портов и слота М2, и двух сетевых контроллеров, пусть и не самых высокопроизводительных, но каждый по 1Gbit\s. Остальные пять слотов PCI-E выведены с первого процессора из них 1xPCI-Ex16 — 1шт, 4xPCI-Ex8 (один фактический x4) и 1xPCI-Ex16 выведен с CPU2. Все слоты Gen3.
Материнская плата X11DPL-i имеет всего 8 слотов под оперативную память DDR4 и её объем ограничен 1ТБ, кол-во каналов 4 от каждого процессора. Это и есть одно из ограничении и показателей бюджетности данной модели, но судя на нашему опыту мы ни так часто продаем сервера с объемом оперативной памяти более 512ГБ, да и с текущими ценам на ОЗУ это небывалая роскошь)) Хотя несколько лет назад мы тоже самое говорили про SSD, а сейчас они уже встречаются довольно часто и не считаются чем-то экзотическим.
10 SATA портов имеют привычный нам вид и не требует приобретения дополнительных кабелей, это можно отнести к плюсы для бюджетной модели. По традиции два порта окрашенных в оранжевый цвет имеют дополнительные контакты для обеспечения питанием модулей SATA DOM.
Новшеством для новой серии материнских плат Supermicro X11, является наличие порта M2, который позволяет напрямую подключать PCI-E SSD.
Интересно, что на картинке материнской платы виден слот для установки MicroSD и в инструкции есть его описание, но как он работает мы поведаем чуть позже, когда получим первый живой экземпляр.
Новый контроллер BMC Aspeed 2500 c выделенным портом 1Gbit\s Ethernet, который является следующим поколением зарекомендовавшим себя Aspeed 2400. IPMI стал стандартом, ибо это классная опция и не урезанная как у именитых брендов.
А вот с выведенными портами засада, COM порт выведен только коннектором на мат.плате, USB портов выведено только 2 и те USB2.0 + 1 USB 3.0 Type A на материнской плате.
Вот такая материнская плата. Бюджетная но функциональная, думаю также пойдет большим тиражом по всей Алматы и Казахстану.
Мы ожидаем приход первых экземпляров в Алматы в ближайшие 4-5 недель и потом они будут находится уже на складе со статусом «в наличии». Главное чтобы Intel не подвел с наличием процессоров.
